Analog : interface capteurs filaires

Capteur LoRaWAN / Sigfox

Sur pile ou sur alimentation externe, connectez vos capteurs 0-10V ou 4-20mA

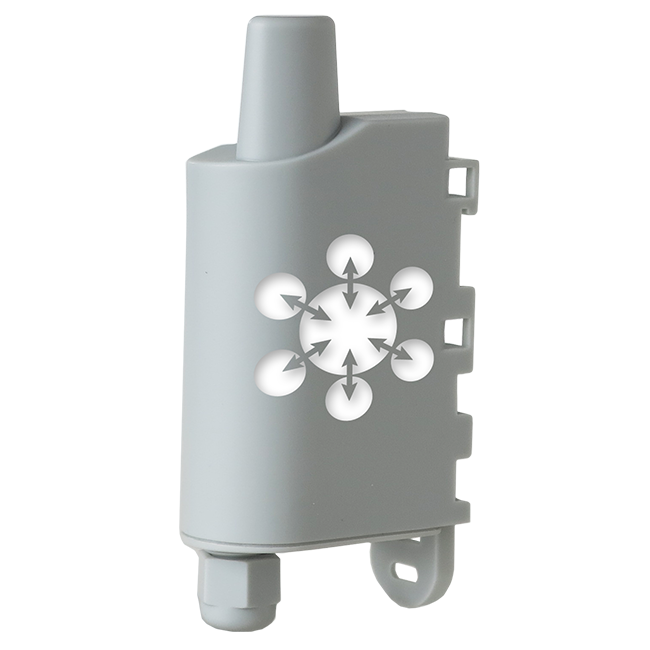

L’ANALOG est un capteur IoT prêt à l’emploi permettant de transformer tout type de capteur 0-10 V ou 4-20 mA en un capteur communicant.

Ce capteur connecté répond aux besoins des utilisateurs désireux de superviser à distance les données de toute nature (consommation électrique, température, pression, taux humidité, CO², vitesse, luminosité, ouverture, niveau, etc.) provenant d’un capteur ou d’un équipement.

POINTS FORTS DU CAPTEUR IOT

2 versions disponibles :
- pile interne remplaçable
- alimentation externe
2 entrées analogiques configurables indépendamment en 0-10 V ou 4-20 mA
2 entrées TOR associées aux entrées analogiques
Modes de transmission des données : périodique et/ou sur évènement
Configuration locale ou à distance
Compatible avec KARE
Autre version disponible : Current sensor

SERVICES ASSOCIÉS AU PRODUIT

CARACTÉRISTIQUES DU CAPTEUR IOT ANALOGIQUE

Quelles sont les actions effectuées par le capteur connecté ?

Mesurer

Remonter en continu les valeurs d’un équipement ou d’un capteur 0-10V ou 4-20 mA (pince ampèremétrique, température, pluviomètre, pression, taux d’humidité, vitesse, etc.).

Alerter

ET/OU Déclencher une alarme si :

seuil(s) haut et/ou bas dépassé(s)
événement sur l’une des 2 entrées contact sec.

Description du capteur ANALOGIQUE

Quelles sont les caractéristiques techniques du capteur connecté ?

Caractéristiques techniques

2 versions disponibles :
- pile interne remplaçable (ANALOG)
- alimentation externe (ANALOG PWR)
2 entrées analogiques configurables indépendamment en 0-10V ou 4-20mA
2 entrées TOR associées aux entrées analogiques
Modes de transmission des données : périodique et/ou sur évènement
Configuration en local et à distance via le réseau
Alerte sur erreur produit, erreur configuration, batterie faible

Spécifications générales

Poids :
- 70g (batterie inclue)
- 49g (version alimentée)
Dimensions : 105 x 50 x 27 mm
Boîtier : IP67, EMERGE™ PC 8731HH résine grise (boîtier), EMERGE™ PC 8430-15 résine transparente (semelle)
Système de fixation : Rail-DIN, tube, mur, collier
Alimentation :
- Pile remplaçable (capacité 2600 mAh)
- Alimentation externe sur bornier 2 points : plage d’entrée 6-24V – courant max.
  90 mA
Conditions de fonctionnement recommandées :
- -25°C / +70°C pour la version alimentée par pile
- -25°C / +40°C pour la version alimentée par alimentation externe
- 0 à 85% HR (sans condensation)

Décodage

CODEC

Datasheet

Driver USB à télécharger

Driver USB

Dans quelle zone le capteur IoT fonctionne-t-il ?

LoRaWAN EU863-870

Quelle est la référence du capteur ?

ARF8190BA ANALOG LoRaWAN® EU863-870
ARF8200AA ANALOG PWR LoRaWAN® EU863-870

Caractéristiques techniques complémentaires

Période de scrutation minimum de 30 secondes avec un pas de temps de 30 secondes
Historisation des données (jusqu’à 24 échantillons par trame)
Trame de vie configurable
Horodatage des données : format EPOCH 2013 (fonction activable)
Test réseau au démarrage : réalisé automatiquement au démarrage du produit (via LEDs)
Phase de join : personnalisation possible (nombre d’essais, délai entre les tentatives), relance d’un join à distance
Accessibilité des données : redondance
Configuration locale ou à distance

Certification

Directive 2014/53/UE (RED)

Quelle est l'autonomie attendue du capteur connecté ANALOG ?

Dans les conditions suivantes : 2 entrées activées et configurées en 0-10V

Pour 1 scrutation toutes les 5 min et 1 envoi toutes les 30 min :

SF7 >15 ans
SF12 = 5 ans

Pour 1 scrutation toutes les 10 min et 1 envoi toutes les 60 min :

SF7 >15 ans
SF12 = 9.1 ans

Pour aller plus loin, tous les documents et outils utiles relatifs au capteurs IoT ANALOG et ANALOG PWR :

Guide utilisateur ANALOG ARF8190BA + ANALOG PWR ARF8200AA LoRaWAN EU863-870

Technical Reference Manual ANALOG / ANALOG PWR

Guide d’installation LoRaWAN / Sigfox IP68-IP67

Note de version ANALOG ARF8190BA + ANALOG PWR ARF8200AA LoRaWAN EU863-870

Versions antérieures : pour retrouver toute la documentation liée aux précédentes versions de ce produit, cliquez ici.

Dans quelle zone le capteur IoT fonctionne-t-il ?

Sigfox RC1

Quelle est la référence du capteur ?

ARF8191BA ANALOG Sigfox RC1
ARF8201AA ANALOG PWR Sigfox RC1

Certification

Directive 2014/53/UE (RED)

Quelle est l'autonomie attendue du capteur connecté ANALOG ?

Pour 1 trame toutes les 2 heures (12 trames par jour) : 4,2 ans

Pour aller plus loin, tous les documents et outils utiles relatifs aux capteurs IoT Sigfox ANALOG et ANALOG PWR :

Guide Utilisateur ANALOG ARF8191BA Sigfox RC1

Guide Utilisateur ANALOG PWR ARF8201AA Sigfox RC1

Guide d’installation LoRaWAN / Sigfox IP68-IP67

Versions antérieures : pour retrouver toute la documentation liée aux précédentes versions de ce produit, cliquez ici.
