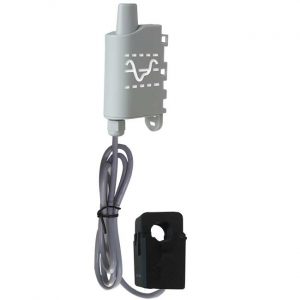

Current Sensor : Capteur transmetteur IoT releve de niveau de courant sur compteurs electriques

Analog : interface capteurs filaires

Capteur LoRaWAN

Sur pile ou sur alimentation externe, connectez vos capteurs 0-10V ou 4-20mA

L’ANALOG est un capteur IoT prêt à l’emploi permettant de transformer tout type de capteur 0-10 V ou 4-20 mA en un capteur communicant.

Ce capteur connecté répond aux besoins des utilisateurs désireux de superviser à distance les données de toute nature (consommation électrique, température, pression, taux humidité, CO², vitesse, luminosité, ouverture, niveau, etc.) provenant d’un capteur ou d’un équipement.

POINTS FORTS DU CAPTEUR IOT

  • 2 versions disponibles :
    • pile interne remplaçable
    • alimentation externe
  • 2 entrées analogiques configurables indépendamment en 0-10 V ou 4-20 mA
  • 2 entrées TOR associées aux entrées analogiques
  • Modes de transmission des données : périodique et/ou sur évènement
  • Configuration locale ou à distance
  • Compatible avec KARE
  • Autre version disponible : Current sensor
CONTACTEZ-NOUS
DOCUMENTS
SERVICES ASSOCIÉS AU PRODUIT

CARACTÉRISTIQUES DU CAPTEUR IOT ANALOGIQUE

Quelles sont les actions effectuées par le capteur connecté ?

Mesurer

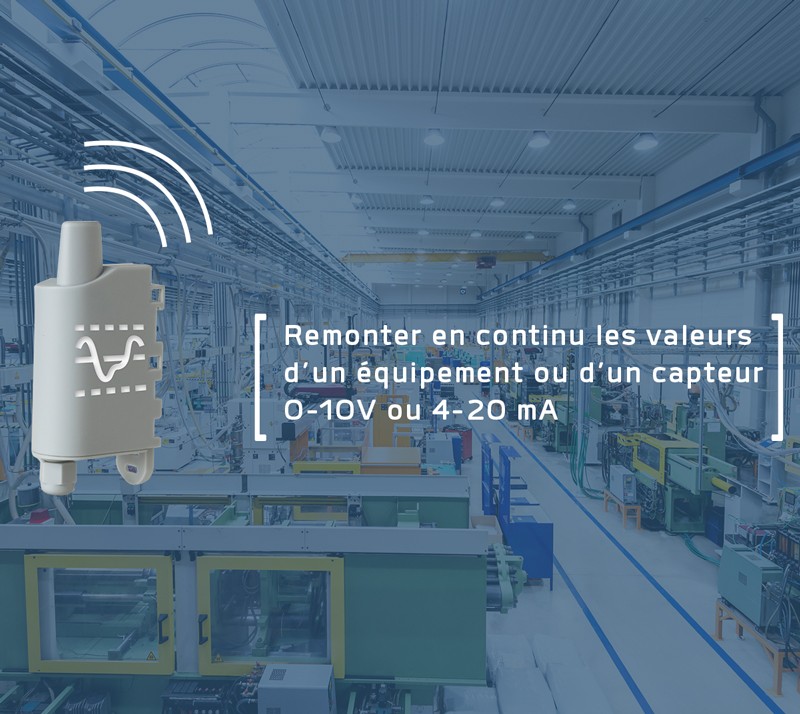

Remonter en continu les valeurs d’un équipement ou d’un capteur 0-10V ou 4-20 mA (pince ampèremétrique, température, pluviomètre, pression, taux d’humidité, vitesse, etc.).

Alerter

ET/OU Déclencher une alarme si :

  • seuil(s) haut et/ou bas dépassé(s)
  • événement sur l’une des 2 entrées contact sec.
capteur connecté analogique, 4-20 mA, 0-10 V capteur IoT, LoRaWAN, Sigfox, LoRa
Description du capteur ANALOGIQUE

Quelles sont les caractéristiques techniques du capteur connecté ?

  • 2 versions disponibles :
    • pile interne remplaçable (ANALOG)
    • alimentation externe (ANALOG PWR)
  • 2 entrées analogiques configurables indépendamment en 0-10V ou 4-20mA
  • 2 entrées TOR associées aux entrées analogiques
  • Modes de transmission des données : périodique et/ou sur évènement
  • Configuration en local et à distance via le réseau
  • Alerte sur erreur produit, erreur configuration, batterie faible
  • Période de scrutation minimum de 30 secondes avec un pas de temps de 30 secondes
  • Historisation des données (jusqu’à 24 échantillons par trame)
  • Trame de vie configurable
  • Horodatage des données : format EPOCH 2013 (fonction activable)
  • Test réseau au démarrage : réalisé automatiquement au démarrage du produit (via LEDs)
  • Phase de join : personnalisation possible (nombre d’essais, délai entre les tentatives), relance d’un join à distance
  • Accessibilité des données : redondance
  • Configuration locale ou à distance

Quelle est l'autonomie attendue du capteur ?

Dans les conditions suivantes : 2 entrées activées et configurées en 0-10V

Pour 1 scrutation toutes les 5 min et 1 envoi toutes les 30 min :

  • SF7 >15 ans
  • SF12 = 5 ans



Pour 1 scrutation toutes les 10 min et 1 envoi toutes les 60 min :

  • SF7 >15 ans
  • SF12 = 9.1 ans

Dans quelle zone le capteur IoT fonctionne-t-il ?

  • LoRaWAN EU863-870

Quelles sont les spécifications mécaniques de l'ANALOG ?

  • Poids :
    • 70g (batterie inclue)
    • 49g (version alimentée)
  • Dimensions : 105 x 50 x 27 mm
  • Boîtier : IP67, EMERGE™ PC 8731HH résine grise (boîtier), EMERGE™ PC 8430-15 résine transparente (semelle)
  • Système de fixation : Rail-DIN, tube, mur, collier
  • Alimentation :
    • Pile remplaçable (capacité 2600 mAh)
    • Alimentation externe sur bornier 2 points : plage d’entrée 6-24V – courant max.
      90 mA
  • Conditions de fonctionnement recommandées :
    • -25°C / +70°C pour la version alimentée par pile
    • -25°C / +40°C pour la version alimentée par alimentation externe
    • 0 à 85% HR (sans condensation)

De quelle certification dispose le capteur ?

  • Directive 2014/53/UE (RED)

Pour aller plus loin, tous les documents et outils utiles relatifs au capteurs IoT ANALOG et ANALOG PWR :

Guide utilisateur ANALOG ARF8190BA + ANALOG PWR ARF8200AA LoRaWAN EU863-870

Technical Reference Manual ANALOG / ANALOG PWR

Guide d’installation LoRaWAN IP68-IP67

Note de version ANALOG ARF8190BA + ANALOG PWR ARF8200AA LoRaWAN EU863-870

Versions antérieures : pour retrouver toute la documentation liée aux précédentes versions de ce produit, cliquez ici.

Driver USB à télécharger

Driver USB

Datasheet

Décodage

CODEC

Quelle est la référence du capteur ?

  • ARF8190BA ANALOG LoRaWAN® EU863-870
  • ARF8200AA ANALOG PWR LoRaWAN® EU863-870
